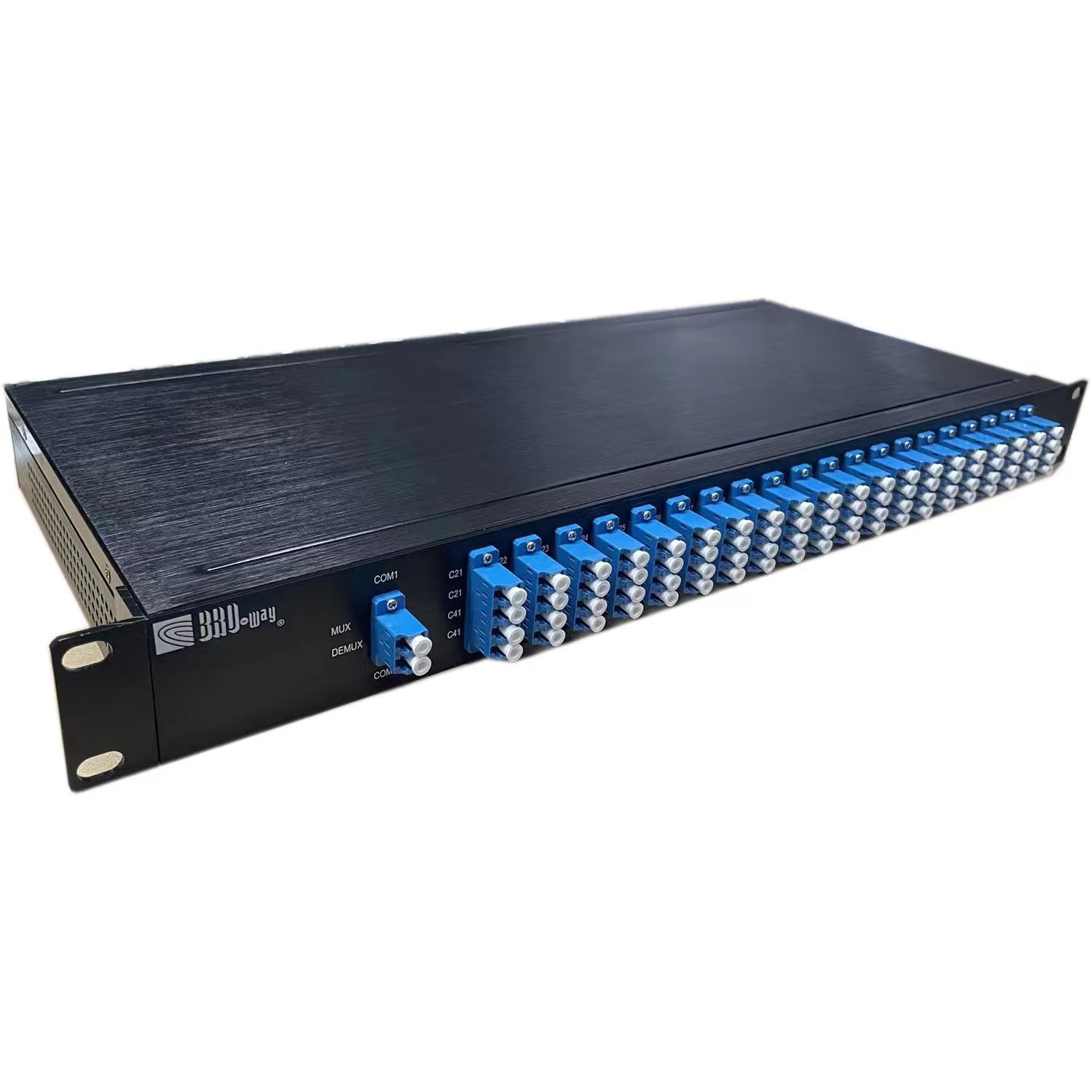

100G无热AAWG 装1U机架式DWDM波分复用器
产品概述：
BRO-WAY的无热AWG(AAWG)块是基于阵列波导光栅技术，不需要额外的电源供电或者温度控制，属于纯无源模块。具有低损耗和偏振相关损耗，低串扰等特点，波长可选，最大提供120通道，能有效节省光纤资源和组网成本，它解决了光纤短缺和多业务透明传输两个问题，主要应用在城域网汇聚和接入层，可在短时间建网并开展业务．由于DWDM具有低成本，低功耗，小体积等诸多优点，是一种低价格，高性能的传输解决方案，现已广泛应用于城域网传输。
产品特点 ：
宽带宽
高隔离度
高稳定性和可靠性
采用硅基二氧化硅技术
低串扰、低插入损耗、低偏振相关损耗、低色散
符合Telcordia GR-1221-CORE
产品应用：
波分复用系统
城域网
CATV系统
技术参数：
| 参数 | 指标 | |||
| 最小值 | 典型值 | 最大值 | ||
| 通道数 | 40/48 | |||
| 通道间隔（GHz） | 100 | |||
| 工作波长（nm） | C-Band | |||
| 通道净带宽(nm) | ±0.1 | |||
| 波长精度（nm） | ±0.05 | |||
| -1 dB信道带宽（nm） | 0.36 | |||
| -3 dB信道带宽（nm） | 0.51 | |||
| 插入损耗@ITU Grid（dB） | 4.5 | 6.0 | ||
| 隔离度（dB） | 相邻 | 25 | ||
| 非相邻 | 30 | |||
| 总数 | 24 | |||
| 通道一致性（dB） | 1.0 | |||
| 方向性（dB） | 45 | |||
| 通道平坦度（dB） | 0.5 | |||
| 回波损耗（dB） | 40 | |||
| 偏振相关损耗（dB） | 0.3 | 0.5 | ||
| 偏振摸色散（ps） | 0.5 | |||
| 最大光功率（mW） | 23 | |||
| 功率监控范围(dB/℃) | -35 | +23 | ||
| 工作温度(℃) | -5~65（可选-40~85） | |||
| 工作湿度(%RH) | 5 | 95 | ||
| 储存温度(℃) | -40 | +85 | ||
| 储存湿度(%RH) | 5 | 95 | ||
| 封装尺寸(mm) | L120×W70×H10 或 19" 1U机箱 | |||
| 螺丝间距(mm) | 110x60 | |||
备注：以上参数不包含连接头，多通道可选配。
